- O levantamento planialtimétrico registra em planta os limites e as cotas de nível do terreno — base obrigatória para projetos de construção, regularização e parcelamento.
- Usamos receptor GNSS RTK para garantir precisão milimétrica em campo, mesmo em lotes dentro de condomínios.
- O resultado é uma planta técnica com curvas de nível e confrontantes que pode ser usada por arquitetos, engenheiros e cartórios.
- O valor varia conforme a área, o relevo e a distância — lotes acima de 180 m² em Araçoiaba da Serra partem de R$ 2.410.
Antes de qualquer projeto de construção, reforma ou regularização, o primeiro passo é conhecer o terreno de verdade — e é exatamente isso que o levantamento topográfico planialtimétrico faz. Ele registra com precisão milimétrica os limites físicos do lote, as cotas de nível e as confrontações com os vizinhos, gerando a planta técnica que arquitetos, engenheiros e cartórios exigem.
Em resumo: sem esse levantamento, seu projeto nasce sobre informações incertas. Com ele, cada decisão — de onde fundar a laje à posição do muro — tem base real e documentada.
O que fizemos em Araçoiaba da Serra: um caso real

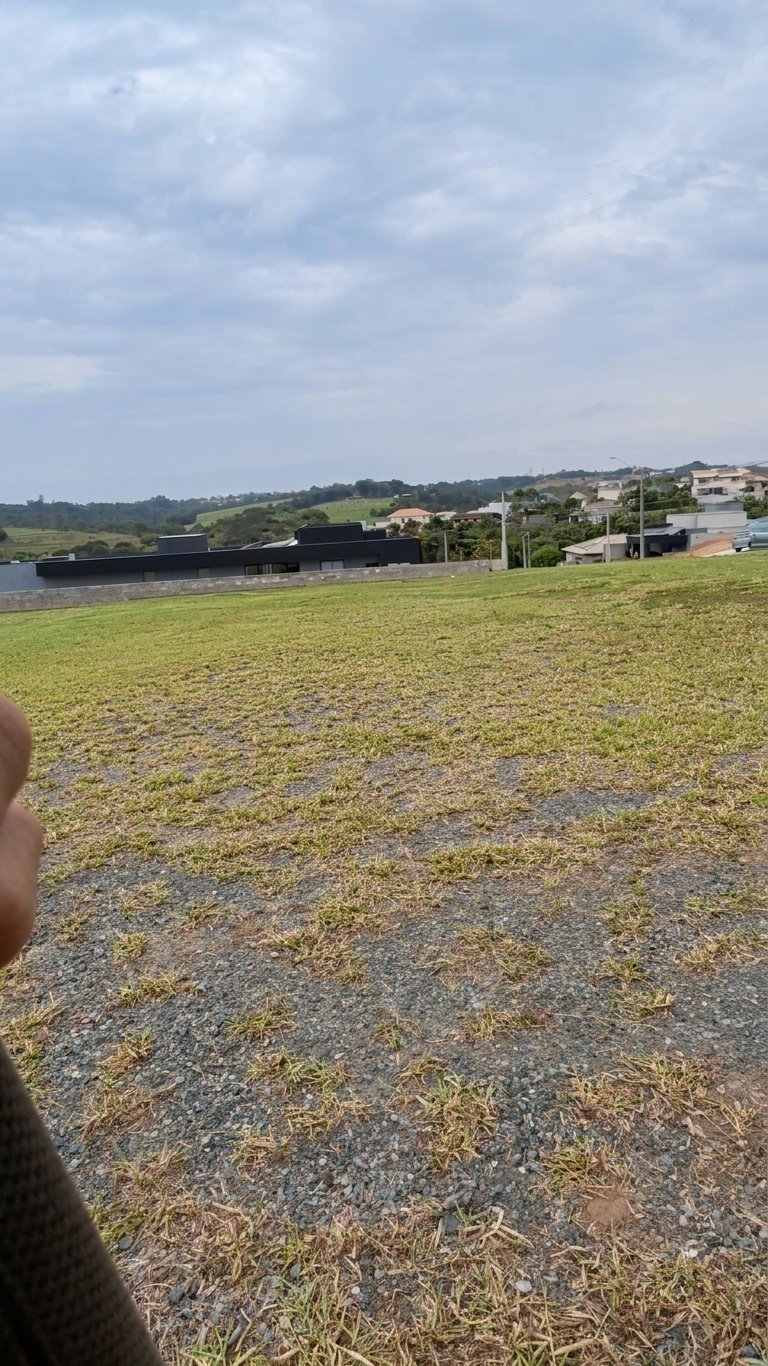

Recebemos a demanda de um lote de 1.000 m² localizado em um condomínio residencial em Araçoiaba da Serra, SP. O cliente precisava da planta planialtimétrica para viabilizar o projeto arquitetônico — e o terreno, apesar de estar dentro de um empreendimento planejado, não tinha o levantamento individual atualizado e com precisão geodésica.

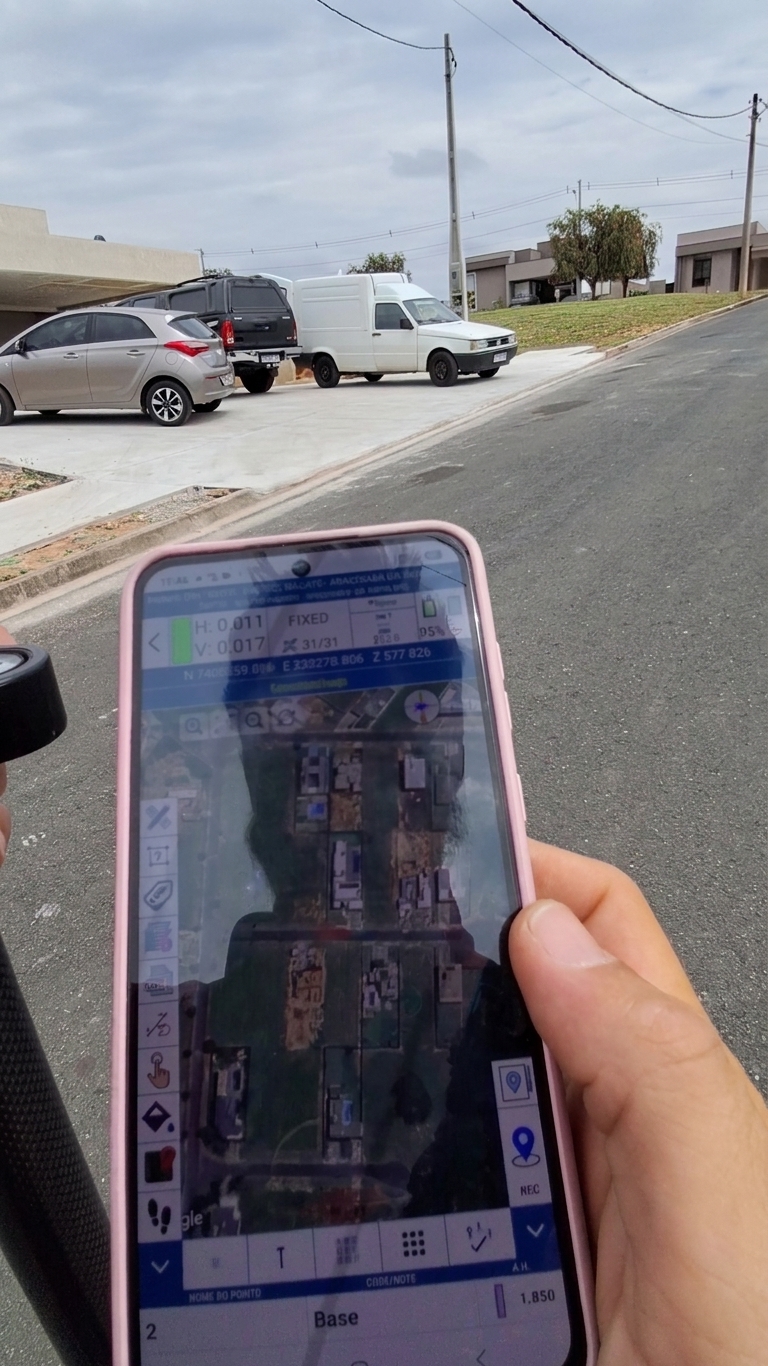

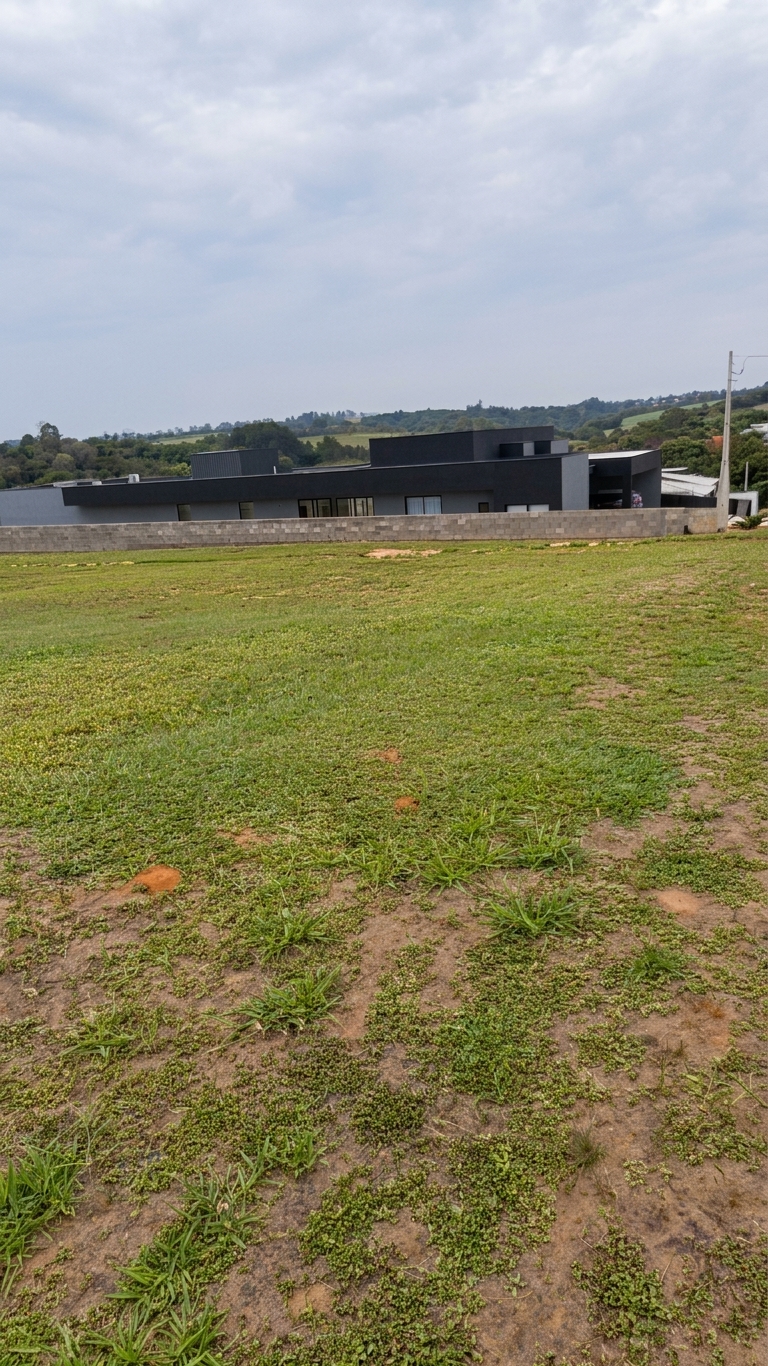

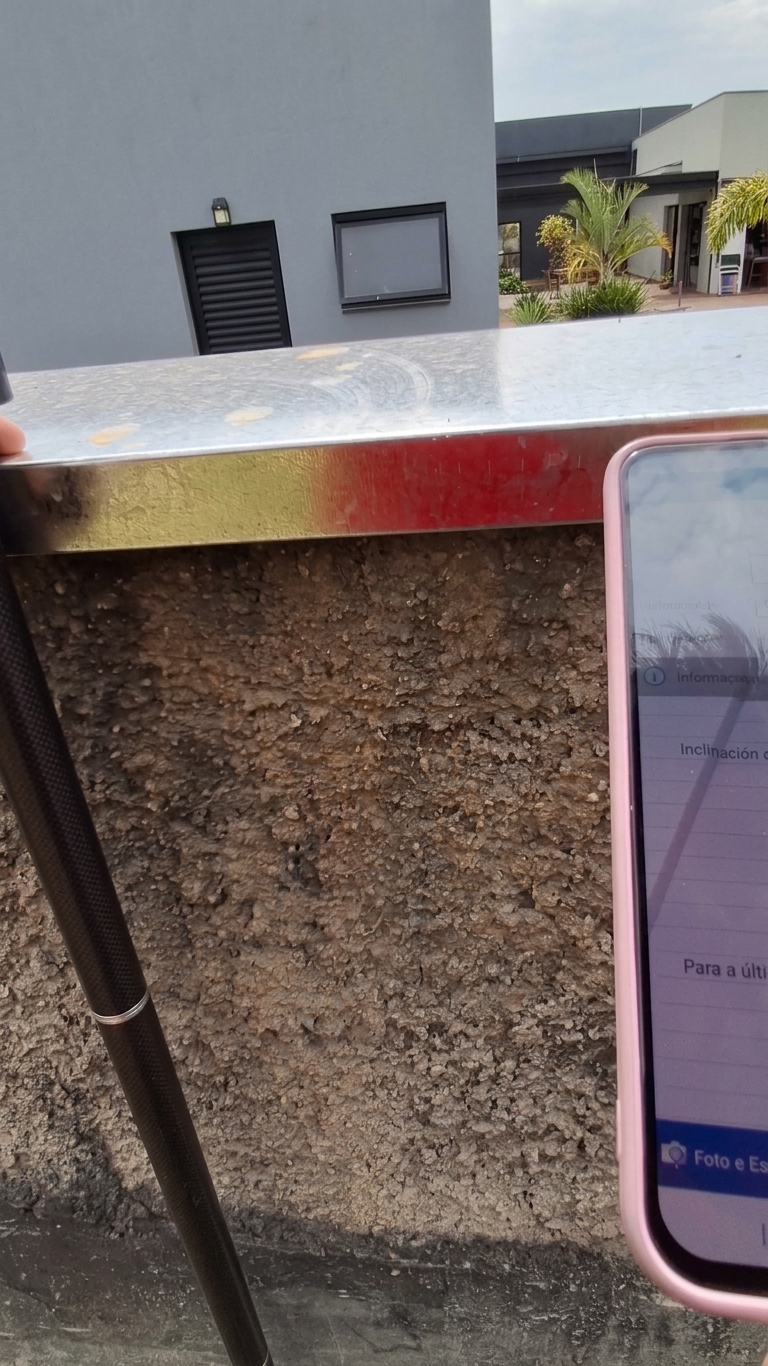

Nosso operador foi a campo com receptor GNSS RTK e coletor de dados. O trabalho envolveu a marcação de pontos de controle no asfalto, a coleta dos vértices de divisa — incluindo os limites físicos dos muros vizinhos e os piquetes já existentes — e a varredura de pontos de nível por toda a extensão do lote, ultrapassando ligeiramente as divisas para garantir que as curvas de nível na planta final sejam completas e corretas. Um detalhe do dia: com o início de uma garoa durante a coleta, o operador protegeu a base receptora e aguardou a janela de tempo — procedimento padrão para preservar a qualidade do sinal GNSS e a integridade do equipamento.
Ao final, os dados foram exportados pelo coletor para processamento em escritório, gerando a planta planialtimétrica com curvas de nível, cotas, dimensões de divisa e confrontantes — pronta para uso do projetista.
Da demanda do cliente a esse tipo de situação há um processo bem definido
Todo levantamento planialtimétrico que executamos segue as mesmas etapas essenciais, independentemente do tamanho ou localização do lote:
- Vistoria e planejamento: analisamos a localização, o tamanho da área e as condições de acesso para definir o método e o equipamento mais adequados.
- Levantamento em campo: coletamos com receptor GNSS RTK (ou estação total, dependendo do caso) os vértices de divisa, pontos de nível distribuídos pelo terreno e referências de confrontantes.
- Processamento em escritório: os dados brutos são importados em software especializado, onde geramos o modelo digital do terreno, as curvas de nível e a amarração geodésica.
- Elaboração da planta técnica: desenhamos a planta planialtimétrica com todas as informações exigidas por norma — curvas de nível, cotas, dimensões, norte, escala e ART do responsável técnico.
- Entrega dos arquivos: o cliente recebe a planta em PDF e em formato CAD/DWG, pronta para ser utilizada pelo arquiteto, engenheiro ou órgão competente.
O que é o levantamento planialtimétrico e por que ele é indispensável
O levantamento topográfico planialtimétrico combina dois tipos de informação: a planimetria — os limites horizontais do terreno, suas dimensões e a posição das construções e confrontantes — e a altimetria — as variações de cota, representadas pelas curvas de nível. Juntas, essas informações descrevem o terreno em três dimensões sobre o papel.
A legislação urbanística e as normas da ABNT exigem esse documento em situações como aprovação de projetos de construção, parcelamento do solo, regularização fundiária, licenciamento ambiental e elaboração de estudos de terraplanagem. Sem ele, prefeituras não aprovam plantas e bancos não liberam financiamento de obra. O responsável técnico pela emissão deve ser engenheiro ou arquiteto com registro ativo no CREA ou CAU — e toda entrega da Infraest vem acompanhada de ART.
Quanto custa e o que influencia o investimento
O valor do levantamento planialtimétrico depende de alguns fatores objetivos:
- Área do terreno: lotes menores têm menor volume de coleta e processamento; lotes maiores demandam mais tempo e pontos.
- Relevo: terrenos com grande variação de nível exigem maior densidade de pontos altimétricos e mais tempo de processamento.
- Número de confrontantes e benfeitorias: muros, construções existentes e divisas com vários vizinhos aumentam a complexidade do levantamento.
- Distância da nossa base: deslocamentos acima da nossa área de cobertura padrão (Grande SP e raio de ~100 km a partir de Santana de Parnaíba) influenciam no custo logístico.
- Acesso ao terreno: áreas de difícil acesso ou que exijam equipamentos alternativos impactam o tempo de campo.
Como referência oficial: para lotes acima de 180 m² — faixa em que se enquadra a maioria dos casos como o de Araçoiaba da Serra — nossos preços de levantamento planialtimétrico partem de R$ 2.410. Lotes de até 90 m² começam em R$ 1.540, e a faixa intermediária (91 a 180 m²) fica em R$ 1.790. O valor exato é confirmado em orçamento, pois depende da combinação dos fatores acima.
Quer saber o valor para o seu terreno? Fale agora com a nossa equipe pelo WhatsApp — enviamos o orçamento sem compromisso, geralmente no mesmo dia.
Perguntas frequentes
Qual a diferença entre levantamento planialtimétrico e levantamento planimétrico?
O planimétrico registra apenas os limites horizontais do terreno — dimensões, divisas e confrontantes. O planialtimétrico inclui também a altimetria, ou seja, as variações de cota e as curvas de nível. Para projetos de construção e terraplanagem, o planialtimétrico é o mais completo e geralmente o exigido.
Esse levantamento substitui a matrícula do imóvel no cartório?
Não. O levantamento planialtimétrico é um documento técnico de engenharia que descreve o terreno fisicamente. A matrícula é o documento jurídico de propriedade. Os dois se complementam: a planta topográfica pode ser usada em processos de retificação de área, regularização ou aprovação de projetos, mas não substitui o registro imobiliário.
Quanto tempo leva para receber a planta depois do dia de campo?
O prazo de processamento e entrega da planta varia conforme a complexidade do terreno e a demanda da nossa agenda. Informamos o prazo estimado no momento do orçamento. Não dependemos de aprovação de cartório ou órgão externo para a entrega da planta.
O levantamento é válido para aprovação de projeto na prefeitura?
Sim, desde que atenda às exigências técnicas do município. Nossa planta é entregue com ART do responsável técnico registrado no CREA-SP, o que é requisito padrão para aprovação em prefeituras da Grande São Paulo e região.
Vocês atendem cidades fora de Araçoiaba da Serra?
Sim. Atendemos num raio de aproximadamente 100 km a partir de Santana de Parnaíba, incluindo Grande São Paulo, Barueri, Jundiaí, Sorocaba, Itapevi, Cajamar, Pirapora do Bom Jesus, São Roque e toda a região.
Preciso estar presente no dia do levantamento?
Não é obrigatório, mas é recomendável que alguém de confiança do proprietário esteja no local para facilitar o acesso e confirmar os limites do terreno. Combinamos os detalhes antes do campo.
